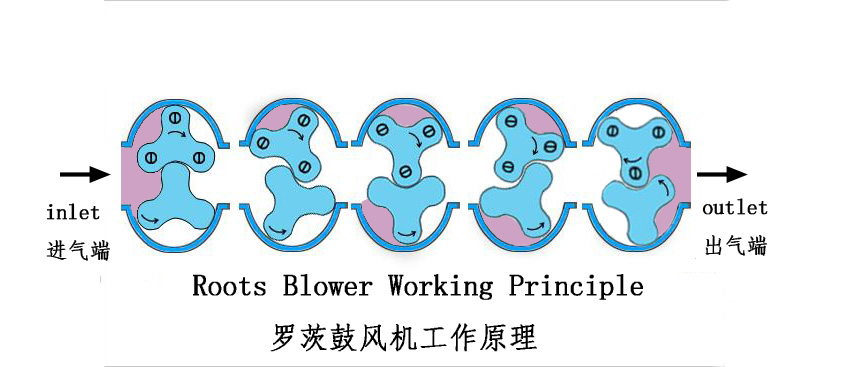

   罗茨鼓风机为容积式鼓风机，输送的风量与转速成正比，叶轮每转动一次由两组叶轮进行三次吸、排气。在两根平行的轴上设有两组三叶叶轮，叶轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使箱体与叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。原理图如下：

   罗茨鼓风机机壳内装有两组三叶叶轮，由一对同步齿轮带动其做相反方向往复运转进风口容积为V¹，因叶轮的转动形成低压，同时吸入气体容积为V²，由出风口阻力变大产生高压气体，从而送出气体；由于叶轮之间，叶轮与机壳之间有一定间隙，无摩擦、无接触，故可长期运转。下面就罗茨鼓风机的运转过程做简要说明。

1、A转子：进风侧整个转子宽度都处于打开并开始循序闭合的状态。排风侧处于循序打开并且是打开一半以上的状态。

  B转子：进风侧处于循序闭合并接近完全闭合的状态，排风侧处于没有打开但将要打开的状态。

2、A转子：进风侧转子处于较①闭合了一些的状态，斜线示出上的三角孔沿机壳遮蔽线循序缩小。排风侧处于已排风完了的状态。

  B转子：进风侧处于即将到达机壳遮蔽线的状态。排风侧处于排风过程中，三角孔循序打开的状态。

3、A转子：进风侧和排风侧都处于闭合状态，但排风侧处于即将打开的状态。

  B转子：进风侧刚刚进入闭合行程，处于循序闭合的状态，排风侧已循序打开，即将到达全开状态。
